NV 8501
Графическая клавиатура
Преимущества:
- Дополнительные 4 входа/выхода + 60 беспроводных зон;
- Дата и время: синхронизация с интернетом;
- Интуитивно понятное меню с подсказками;
- Термометр (внутренний и внешний);
- Отображение состояния 16 разделов, до 32 зон на одном экране;
- Сокращение времени монтажа с помощью удобной функции «Тест зон»;
- Добавление/удаление кодов пользователей;
- Отображение на экране зон в обходе;
- Логотип вашего охранного предприятия;
- Демо-режим для наглядной демонстрации возможностей системы;
- Подключение беспроводных тревожных кнопок NV PT 1;
- Дистанционная постановка/снятие с помощью стильных радиобрелоков NV PT 2 / PT 44;
- Встроенный радиоприемник для подключения до 60 беспроводных извещателей NAVIgard NV 106W / NV 350W / NV H2OW;
- MicroSD: Описатели зон, разделов, пользователей, выходов.
- NV 8501 — графическая клавиатура 1 шт.
- Комплект крепления 1 шт.
- Силиконовые ножки 4 шт.
- Резистор 2,2 кОм 2 шт.
- Паспорт 1 шт.
| Параметр | Значение |
|---|---|
|
Спецификация: |
|
| Напряжение питания постоянного тока, В | 9…15 |
| Максимально потребляемый ток, А | 0,05 |
| Максимально допустимый ток на выходах I/O1-I/O4, А | 0,3 |
| Максимально допустимый ток на выходе +12Vout, А | 1 |
| Максимально допустимое напряжение на входах IN1-IN4, В | 15 |
| Проводные зоны / выходы, шт | 4/0 |
| Реле / выход открытый коллектор, шт | 0/4 |
| Количество радиозон, шт | до 60 (заменяют проводные зоны) |
| Количество брелков в памяти, шт | до 1000 |
| Максимально допустимая влажность, % | 90 |
| Вес, кг | 0,17 |
| Габаритные размеры, не более, мм | 160х100х25 |
| Диапазон рабочих температур, °С | -25......+55 |
Описания
Диаграмма подключений NV 8704 v9 - 224.59 KB

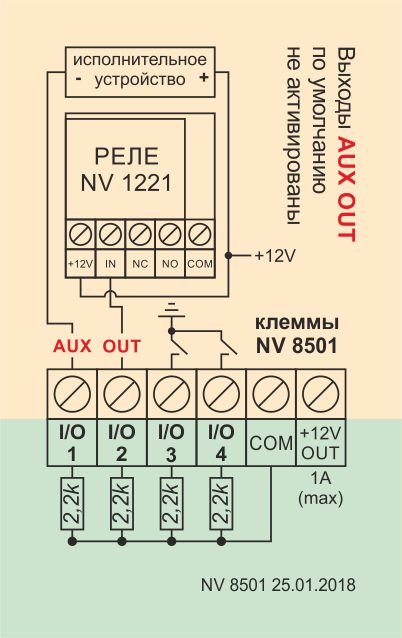

Диаграмма подключений NV 8501 - 53.05 KB
Руководство по эксплуатации NV 8501 - 4.62 MB
Примеры текстовых файлов с описателями - 494.00 B
Декларация о соответствии на клавиатуры и устройства управления - 616.91 KB
Программное обеспечение
NV Pro - файл Read Me
- 697.76 KB
NV Prog - программа для перепрошивки - 118.58 KB
USB драйвер - 10.85 KB
NV 8501 — прошивка v.1.01.87 - 197.03 KB
NV 8501 — прошивка v.2.01.87 - 197.54 KB
NV PRO v3.3.85 - 2.85 MB
NV 8501 — прошивка v.3.01.94 - 200.10 KB
NV 8501 — прошивка v.4.01.29 - 221.08 KB
Обзор графической LCD клавиатуры NV 8501
